Хонингование цилиндров двигателя мотоцикла


С момента изобретения двигателей внутреннего сгорания, человечество неустанно совершенствует их. Немаловажный фактор оказывающий влияние на ресурс двигателя, это качество обработки металлов, их правильный подбор, технологии сопряжений и пр., пр. Сейчас я хотел рассказать об одном давнем изобретении. Оно пришло в авто, мотто строение из авиации. Наверняка тот кто хоть раз разбирал двигатель, уже видел на внутренних стенках цилиндров мелкую сетку. Это хонинг. Для чего он нужен? Все очень просто. В цилиндре происходит постоянный процесс трения колец, поршня о стенки цилиндра. Как же подать, удержать на вертикальных стенках смазывающие препараты, а попросту масла, на эти совместно работающие пары? Вот здесь нам и помогает хонинг. И в первую очередь пусть вас пугает блестящее зеркало цилиндров.
Хонинг. Это нанесенные микроцарапины на стенки цилиндров, которые позволяют маслу удерживаться на этих самых пресловутых стенках цилиндра. Что собственно позволяет смазывать пары трения с целью уменьшения самого вредного процесса в работе двигателя.
Для нанесения хонинга применяются специальное оборудование. Я это к тому, чтобы у смелых голов не появилась шальная мысль самостоятельно при помощи различных абразивов попытаться отхонинговать цилиндры. Опытным путем было найдено оптимальное расположение рисок по стенкам цилиндров. Почему? Все очень просто. Дело в том, что масло, как и всякая жидкость, обладает свойствами присущими жидкостям.

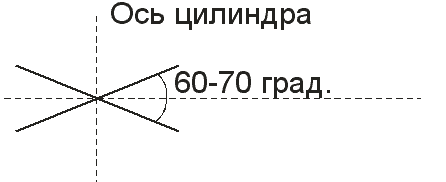

Посмотрите на этот рисунок. В месте пересечения канавок образуется так называемый «стык». Он во многом характеризует, будет ли удерживаться масло на той площади. Если слишком широкий (при углах менее 60 градусов), то масло попросту стечет. Это конечно сказано несколько упрощенно. Т.е. физически пленка масла будет втягиваться. Вспомните опыт со школьной скамьи со стаканом воды налитым до краев. Зеркало воды – вогнуто. Так и здесь. Соответственно поршневое кольцо проходя по стенке цилиндра просто не захватит так ему нужное масло. Вот почему так важен угол встречи наносимых канавок.

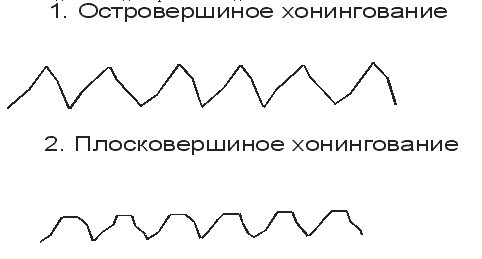

На сегодняшний день различают два типа хонингования:

В чем разница, видно по рисункам. Если островершинным хонингованием все ясно, то для чего нам срезать эти вершины? Эта технология была привнесена немцами. При доработке двигателей семейства ВАЗ-2108, специалисты Порше потребовали внести как обязательное техническое условие. В данном случае процесс «притирки» пар трения значительно сокращался. После вторичной обработки цилиндра, когда срезались вершины хонинга, на плоских вершинах концентрировался углерод и начинал действовать как дополнительный элемент по снижению трения в парах. Фактически этот способ хонингования заменяет процесс «обкатки». Глубина таких канавок достигает порядка 5 микрон. Это наиболее оптимальная цифра, чтобы удержать масляную пленку на поверхности цилиндра.
Теперь вы знаете почему блестящее зеркало стенок цилиндров должно вас насторожить. А точнее это фактически показатель износа цилиндра.



Автор статьи - KUYANZ, специально для сайта www.yunker-moto.ru
Администрация сайта не может гарантировать 100% правильность вышеизложенного материала.
